Нержавеюшие крепежные элементы.

sense of colours

ОВИ Принт

OVI PRINT

Время работы:
понедельник - пятницa
с 10-00 до 19-00, без обеда
(срочные заказы -
по договоренности)

Мы на карте:

Наш адрес:

125319, г.Москва, Черняховского 16.

8(495) 411-32-86

oviprint@yandex.ru

Присылайте изображения

на e-mail!

Укажите Ваш телефон, мы свяжемся

с Вами и обсудим заказ.

Техническая информация

по нержавеющим и кислостойким соединительным элементам

Схема аустенитных видов стали, из которых изготавливается продукция

Аустенит обладает следующими признаками:

- высокая коррозионная стойкость, благодаря содержанию хрома и молибдена

- мелкозернистая структура

- не подвергается закаливанию

- хорошо деформируется при холодной обработке

- содержит 15-26% хрома и 5-25% никеля (коррозионностойкий/ А2)

- а также 2-6% молибдена (кислотоустойчивый /А4)

Областями применения аустенита являются, прежде всего:

- машиностроение и приборостроение

- деревообрабатывающая промышленность

- химическая промышленность

- нефтехимическое производство

- пищевая промышленность

- строительство

Преимущества высококачественной нержавеющей стали:

- коррозионная стойкость (А2)

- кислотоустойчивость (А4)

- ненамагничиваемость

- длительный срок службы

- эффектный внешний вид

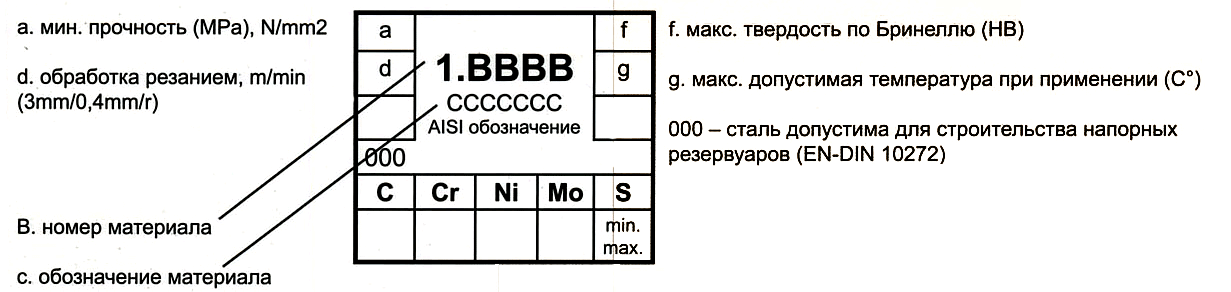

Поставляются крепежные изделия, и соединительные элементы из аустенитной нержавеющей стали: следующих видов:

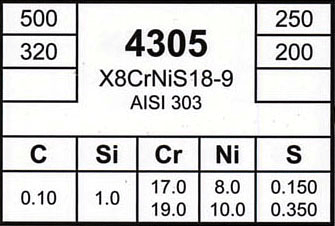

А1 - применяется при изготовлении обточенных деталей,

Устойчива при взаимодействии с питьевой водой

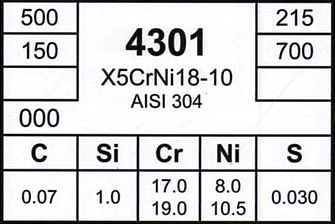

А2 - коррозионноустойчивая сталь

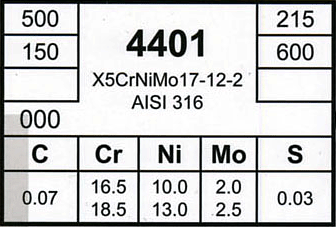

А4 - коррозионно- и кислоустлйчива, устойчива при взаимодействии с морской водой

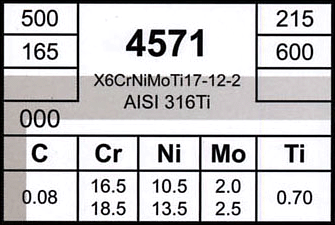

А5 - коррозионно- и кислоустлйчива, устойчива при взаимодействии с морской водой, с добавлением титана (Ti)

Подбор наиболее подходящих сортов высококачественной

нержавеющей стали для применения в строительной отрасли

в различных условиях окружающей среды

Разнообразие состава окружающей нас атмосферы, подразделяющейся в основном по типу сельского, городского, промышленного и морского климата, определяет во многом выбор подходящих материалов для строительства.

Многолетний опыт применения материалов в самых различных странах (Австралия, Англия, Франция, Швеция, Южная Африка, США) доказывает данный факт. Представленная ниже таблица дает полный обзор относительно применения некоторых видов нержавеющей стали в различных атмосферных условиях.

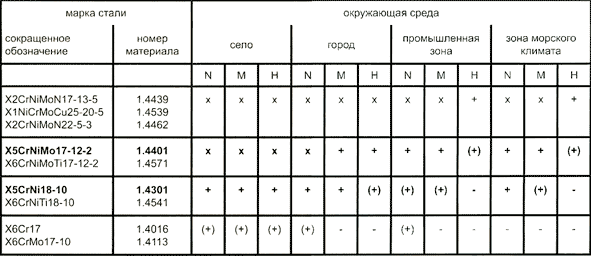

Таблица: Разновидности нержавеющей стали для применения в различных условиях окружающей среды (источник: отдел научно-технической информации Edelstahl Rostfrei):

N = сверхнизкое коррозионное воздействие. В пределах данной окружающей среды, характеризующееся, например, низкой температурой и незначительной влажностью воздуха.	х = полностью удовлетворяет требованиям ,но к применению подойдут также и более недорогие виды стали.
М = среднее коррозионное воздействие в пределах данной окружающей среды	+ = наиболее подходящий вариант материала с позиции коррозионной стойкости и экономичности в цене
H = высокое коррозионное воздействие в пределах данной окружающей среды, например, за счет постоянной влажности воздуха, высокой температуры окружающей среды, особенно агрессивного загрязнения воздуха	(+) = удовлетворительное соотношение, при соблюдении соответствующих мер предосторожности; гладкое качество поверхностей и регулярная чистка требуются в особенности
	- = предполагаемо сильная коррозия

Классификация нержавеющих видов стали по признаку износоустойчивости

(Источник: DIN – EN 10088-1)

1. Коррозионностойкие виды стали

Коррозионностойкие виды стали представляют собой материал с хорошей устойчивостью против равномерной или частичной коррозии при взаимодействии

с окружающей средой. Защиту обеспечивает более чем 10,5% содержание Cr в составе стали, посредством образования на ее поверхности самопроизвольного слоя из окиси хрома. Окружающей средой в данном случае является атмосфера с ее характерной температурой (климат закрытого помещения, сельский климат, городской климат, климат промышленной зоны или морской климат или электролит).

Для марок стали европейского стандарта EN, материалы подразделяются на следующие группы:

1.40хх для марок стали с < 2,5% Ni, без Mo, без особых добавок;

1.41хх для марок стали с < 2,5% Ni, с Mo, без особых добавок;

1.43хх для марок стали с >= 2,5% Ni, без Mo, без особых добавок;

1.44хх для марок стали с >= 2,5% Ni, c Mo, без особых добавок;

1.45хх и 1.46хх для марок стали с особыми легирующими добавоками,

такими, как Ti, Nb или Сu.

2. 2. Термостойкие виды стали

К числу термостойких видов стали, относятся преимущественно мартенситные и аустенитные марки стали с высоким пределом длительной прочности при долговременной нагрузке, а также при температуре свыше 500 градусов С.
Различные аустенитные марки стали представляют собой варианты, излагающиеся в п.п. 1 и 3, приведенных здесь сортов стали с установленным минимальным углеродным компонентом

Для марок стали европейского стандарта EN, номером материпов по данному виду стали соответствует 1.49хх.

3. Жаропрочные виды стали

К числу жаропрочных видов стали относятся преимущественно ферритные и аустенитные марки стали с хорошей устойчивостью, как против окисления, так и против неблагоприятного влияния горячих газов и продуктов сгорания свыше 550 градусов С. В окисляющей атмосфере образуется защитный слой из хрома, кремния и оксида алюминия на поверхности стали. Этот слой препяствует образованию коррозии благодаря содержанию серы. В то время как в восстановительной атмосфере, в которой не содержится окисей, повышенное содержание никеля сокращает поглощение углерода и азота, но усиливает коррозию из-за содержания серы.

Для марок стали европейского стандарта EN, материалы подразделяются на следующие группы:

1.47хх для марок стали с > 2,5% Ni;

1.48хх для марок стали с >= 2,5% Ni;

Например: 1. 4828 –максимально допустимая температура нагрева на открытом воздухе 1000 градусов С.

1.4872 –максимально допустимая температура нагрева на открытом воздухе 1170 градусов С.

Прайс на нержавеющие и кислотостойкие крепежные элементы
